EM415PRO кабельный треккер целостности автомобильной проводки (трассоискатель) тестер короткого замыкания и обрыва цепи
All-Sun EM415Pro - автомобильный кабельный тестер, трассоискатель, трекер, который используется для нахождения провода и прослеживания трассы его прокладки без повреждения изоляции. Также используется для поиска обрывов и коротких замыканий в автомобильной проводке и проверки целостности кабелей и проводов, находящихся как под напряжением, так и без него. Трассоискатель также может использоваться в любой проводке постоянного тока с напряжением не более 42 В.
Принцип работы All-Sun EM415Pro:
Для использования трассоискателя EM415Pro нужно сначала установить в приемник и передатчик элементы питания типа 6F22 (Крона), по одному на каждый. Элементы питания 6F22 (Крона) входят в комплект поставки. Для установки батареи в приемник нужно открыть бокс для элементов питания, согласно полярности установить в бокс батарею типоразмера 6F22 (Крона), закрыть бокс. Для установки батареи в передатчик нужно с помощью фигурной отвертки открутить шуруп, снять крышку, согласно полярности установить в бокс батарею типоразмера 6F22 (Крона), закрыть крышку обратно и закрутить шуруп.

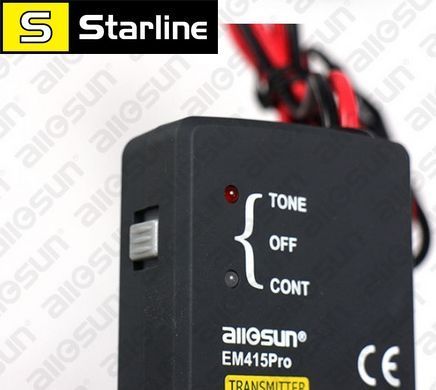

На плате передатчика есть двухпозиционный переключатель, который используется для выбора типа импульса. Одно положение – монотонный импульс, второе положение – скачкообразный импульс. Также тип импульса влияет на звук из динамика приемника.
Перед использованием передатчика отсоедините от проводки все узлы или подсистемы, чувствительные к импульсам напряжения и тока: воздушные подушки безопасности, электронные блоки управления и т.п.
Для использования трассоискателя EM415Pro нужно подсоединить передатчик к искомому проводу согласно одной из двух схем:

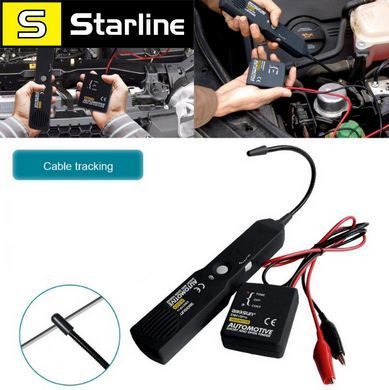

После подключения нужно перевести переключатель режимов работы передатчика в положение TONE, если режим включился должен гореть красный светодиод TONE. Далее на приемнике нужно повернуть по часовой стрелке до щелчка регулятор громкости с включателем и установить уровень громкости приблизительно на среднее положение. Чувствительный элемент приемника установлен на гибкий щуп и может использоваться в труднодоступных местах. После включения приемника на нем нужно нажать и удерживать кнопку TEST, установить чувствительный элемент щупа под углом 90 градусов к проверяемому проводу и перемещать его вдоль провода до тех пор, пока звуковой сигнал не исчезнет. Когда в каком-то месте трассировки звуковой сигнал приемника резко ослабевает или совсем исчезает – это и будет точка обрыва провода.
Приемник оснащен гнездом jack 3,5 мм. Этот гнездо предназначено для наушников, которые не входят в комплект поставки. Наушники можно использовать, если нужно соблюдать тишину или, наоборот, очень большой уровень шума и звуковой сигнал из встроенного динамика плохо слышен или неслышен совсем.
Также приемник может искать линии, по которым не идет импульс от передатчика. Линии должны быть под напряжением. При трассировке таких линий звук не такой интенсивный, как при взаимодействии с передатчиком, но вполне различим.
Для проверки целостности проводов нужно подключить крокодилы передатчика к обоим концам тестируемого провода. После подключения нужно перевести переключатель режимов работы передатчика в положение CONT, если провод целый, светодиод CONT будет гореть зеленым цветом. Если же светодиод CONT не будет гореть – провод оборван или сопротивление провода больше 10 кОм. Таким же образом можно тестировать лампы.
Для проверки проводов на короткое замыкание нужно сначала отключить тестируемые провода от всех соединений и источников питания. Затем нужно подключить крокодилы передатчика к обоим тестируемым проводам и перевести переключатель режимов работы передатчика в положение CONT. Если светодиод CONT будет гореть зеленым цветом – между проводами есть короткое замыкание. Если же светодиод CONT не будет гореть, то провода не закорочены или сопротивление линии больше 10 кОм.
Характеристики All-Sun EM415Pro:
модель: EM415Pro;
совместим с цепями постоянного тока с напряжением: до 42 В;
элементы питания: 6F22 (Крона) 2 шт (покупаются отдельно);

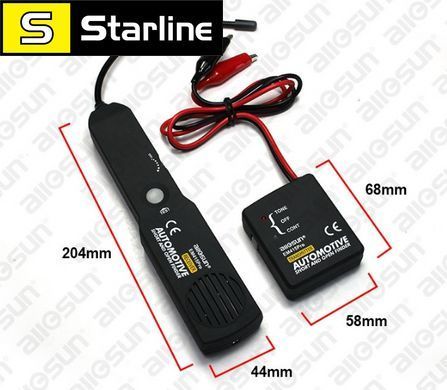

размеры приемника: 195 x 40 x 22 мм;
длина щупа приемника: 185 мм;
размеры передатчика: 65 x 55 x 22 мм;
длина проводов передатчика: 1 м;
вес комплекта: 355 г.
Комплектация:
Передатчик трассоискателя EM415Pro;
Приемник трассоискателя EM415Pro;
Синтетический чехол;
Руководство пользователя на английском языке.
