АВТОМОБІЛЬНИЙ ЕЛЕКТРОННИЙ СТЕТОСКОП
Автомобільний стетоскоп механіка — діагностичний прилад для оцінки стану деталей і механізмів двигуна виброакустическим методом. Його проводять у двох видах: механічний і електронний. Механічний автомобільний стетоскоп — найпростіший, «бюджетний» прилад, який зазвичай купують для особистого використання автовласники (просто передає всі шуми з сильним гуркотом).
Для якісної діагностики застосовують автомобільний електронний стетоскоп, який володіє більш чутливим мікрофоном і дозволяють підсилювати або зменшувати звук в навушниках. Працювати електронним стетоскопом набагато зручніше, комфортно і безпечно для здоров'я!!!
ДЕ ВИКОРИСТОВУЮТЬ АВТОМОБІЛЬНИЙ СТЕТОСКОП
Електронний автомобільний стетоскоп є діагностичним приладом для перевірки технічного стану будь-яких обертаються пар в підшипникових вузлах кочення або ковзання, оцінка тривалості і рівномірності періодичних звукових сигналів (спрацьовування клапанів, електромагнітних форсунок, реле тощо), оцінка працездатності вузлів за рівнем шумів. Стетоскоп дозволяє точно визначити місце розташування і походження шумів.
Найбільш характерне застосування приладу в автосервісі при діагностиці та ремонту двигунів внутрішнього згоряння, електрообладнання автомобіля, ходової частини.
Електронний автомобільний стетоскоп універсальний і може застосовуватися при діагностиці та ремонті широкої гами інших виробів: електродвигунів, генераторів, турбін, компресорів, редукторів, насосів і т. п.
ЯК ПРАЦЮВАТИ СТЕТОСКОПОМ
При діагностиці технічним стетоскопом несправність двигуна визначають за характером звуків чи шумів працює на холостому ходу автомобіля. Слуховий наконечник стетоскопа (щуп), приставляють до різним деталям двигуна. Так прослуховують кожен циліндр двигуна: звук повинен бути однаковим на кожному з них, не видавати ніяких шумляча, дзвінких і вібруючих звуків як відразу, так і через деякий час роботи на холостому ходу двигуна. Так можна виявити сторонні шуми, які можуть бути наслідком зносу підшипників, ремнів та інших частин, а можуть говорити і про серйозні несправності механізмів.
При прослуховуванні підшипників колінчастого вала зонд електронного автомобільного стетоскопа притуляється до боку двигуна в місці розташування корінних підшипників або на рівні шатунних підшипників при положенні поршня у верхній мертвій точці (в. м. т.). Прослуховують Стуки на прогрітому двигуні при різкій зміні обертів колінчастого валу. Стукіт корінних підшипників глухий, низького тону, а шатунних — дзвінкіший і може зменшуватися при відключеній (закороченной на масу) свічці запалювання в даному циліндрі. Сила стукотів корінних підшипників з відключенням свічки якого-небудь циліндра практично не змінюється, так як загальне навантаження на корінні підшипники при цьому майже не зменшується.
Також стетоскопом можна прослуховувати гучність роботи клапанного механізму, стуки спідниці поршня про циліндр, стукіт поршневого пальця і розподільних шестерень.
Можна прослухати витоку повітря з камери згоряння при втраті компресії в циліндрі. Для цього поршень даного циліндра виставляється у верхню мертву точку і в свічковий отвір подається тиск з компресора. Прослуховуючи стетоскопом впускний, випускний колектори можна почути куди проривається тиск з камери згоряння при «проблемних» клапанах.
Порядок роботи з приладом
- Дістаньте всі комплектуючі з сумки.

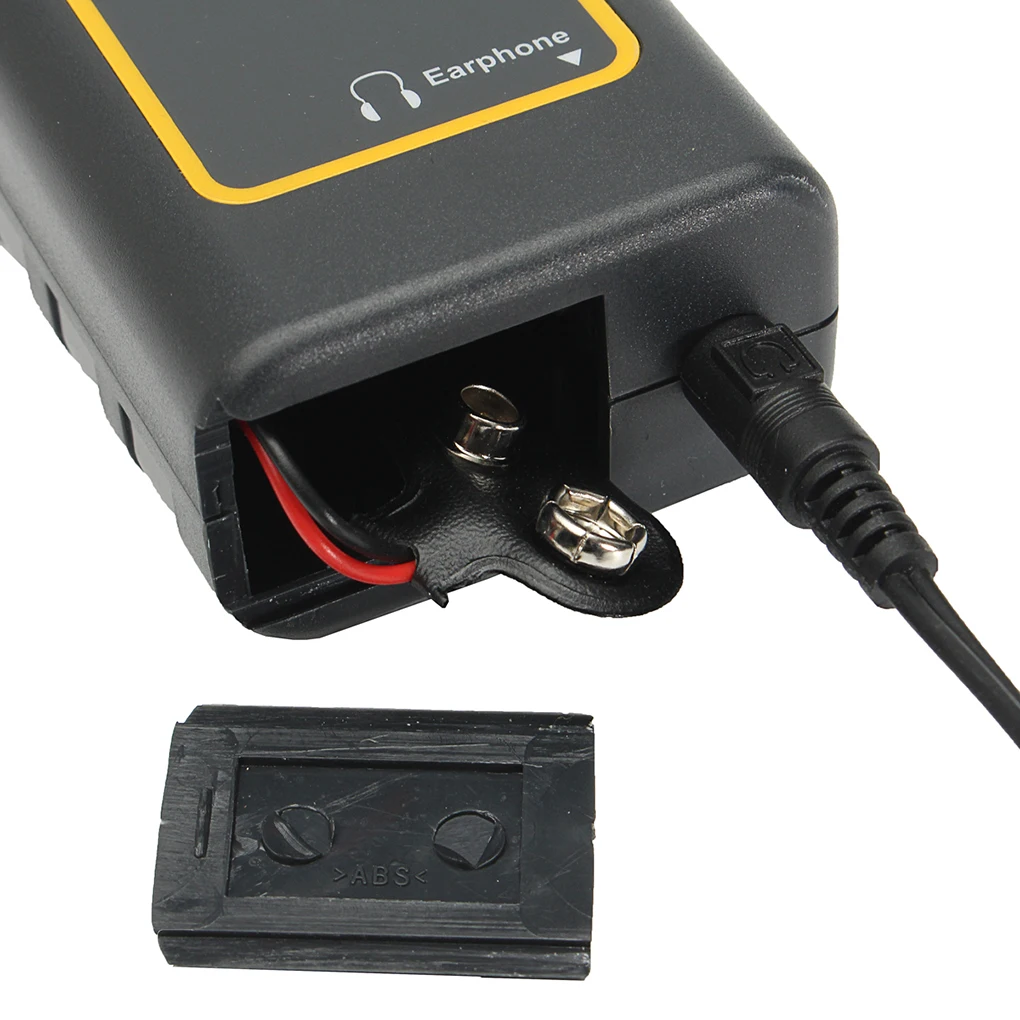

- Перевірте наявність джерела живлення в основному блоці 9V, при необхідності замініть розряджену крону.
- До різьбової частини приладу прикрутіть металевий щуп.
- Підключіть гарнітуру (навушники) до основного блоку.

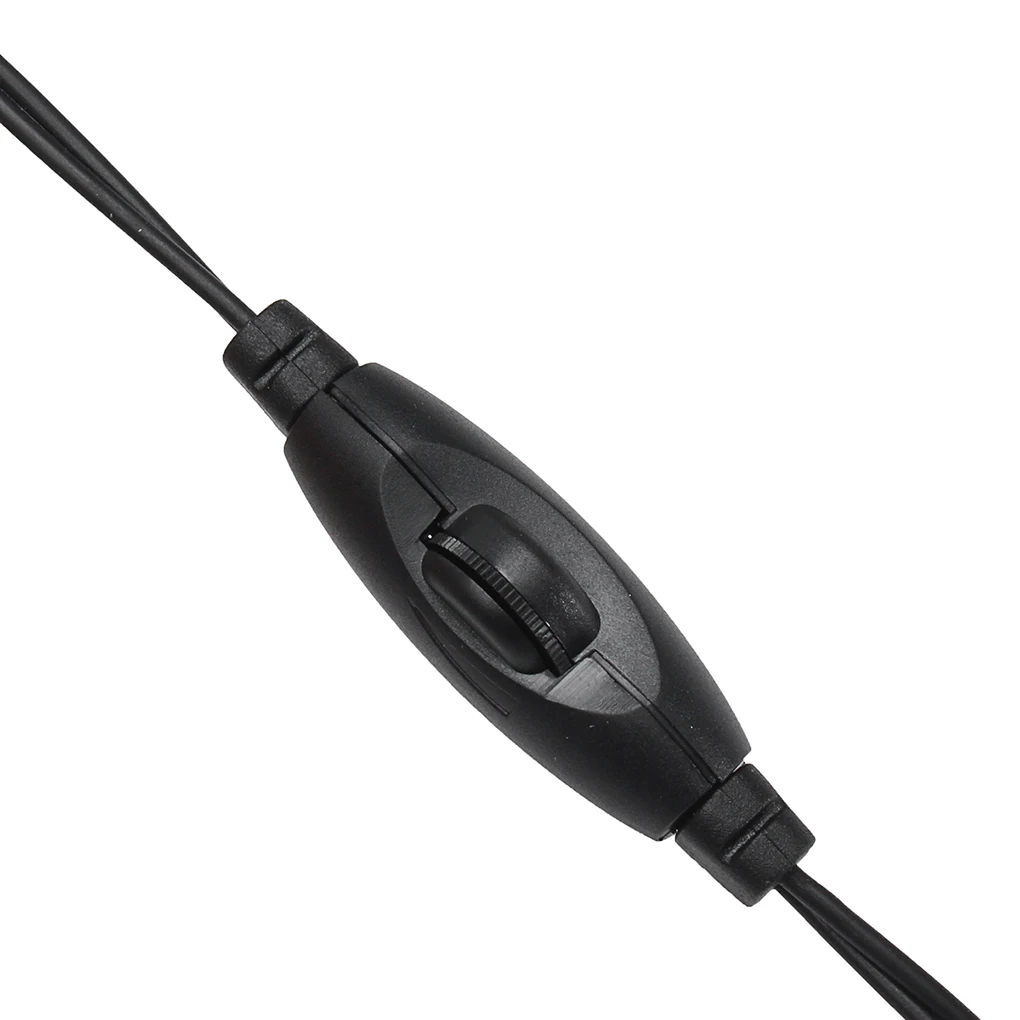

- Увімкніть прилад і за допомогою регулятора встановіть необхідний рівень шуму сигналу.
- Проведіть вимірювання наступним чином: прикладаючи вимірювальний щуп до потенційного джерела шуму. Вимірювання слід проводити до повного виявлення джерела шуму.
Параметри:
Матеріал: пластик, метал.

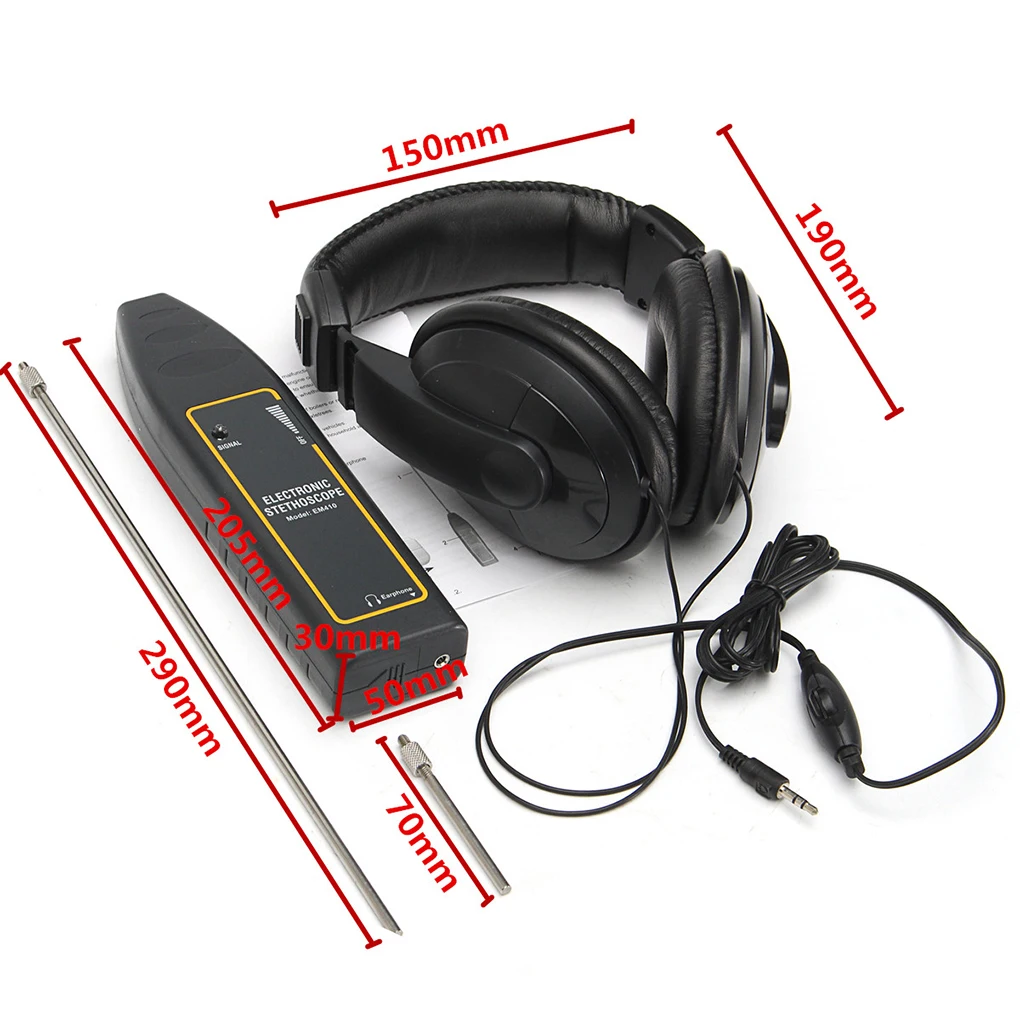

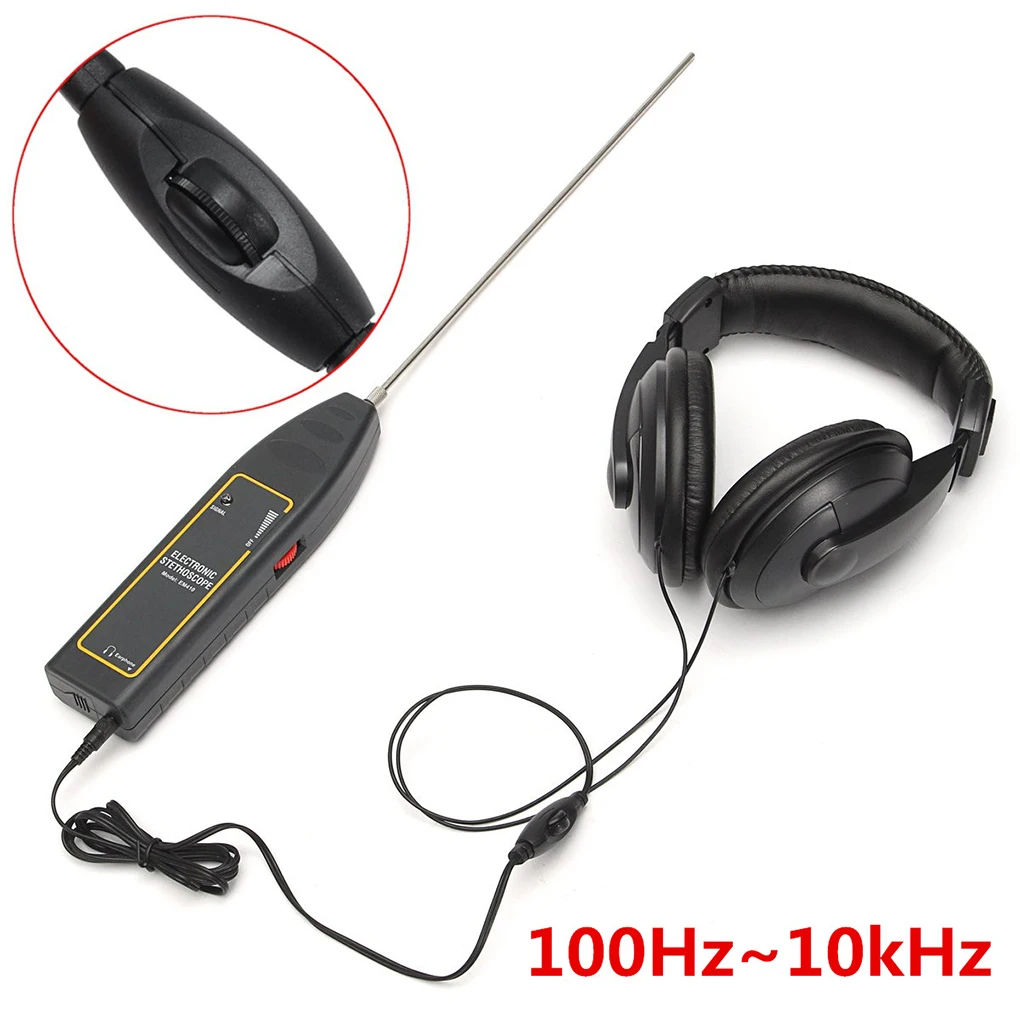

Розмір: як показано на фотографії.
Колір: чорний.

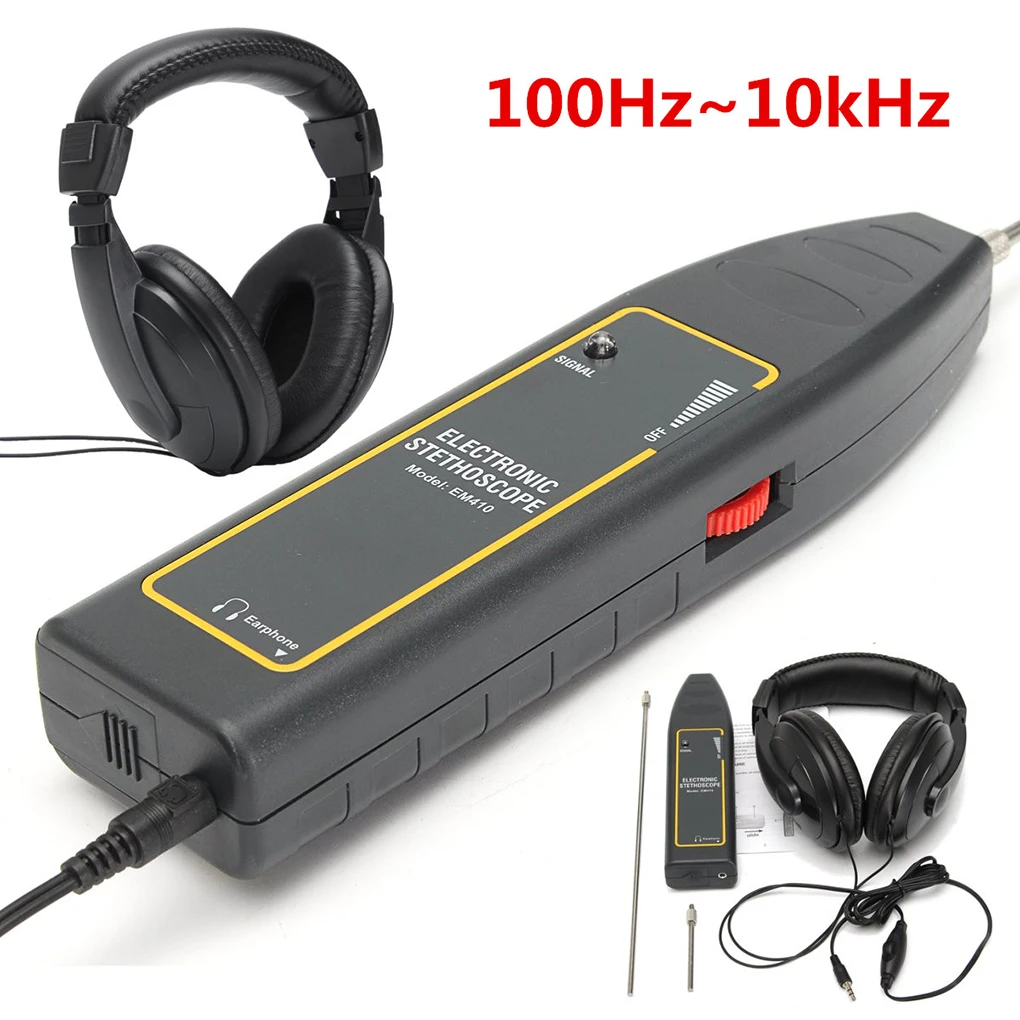

Частотний діапазон: 100 Гц-10 кГц.
Вхідний опір:> 15 мОм.
Допустимий рівень навколишнього шуму: 100 дБ.
Робоча температура:-10 °-55 °.
Джерело живлення: 9 В (6F22) батарея.
Примітка:
З–за різних комп'ютерних дозволів може бути невелике колірне спотворення.
Можливі незначні похибки у зв'язку з різними ручними вимірами.

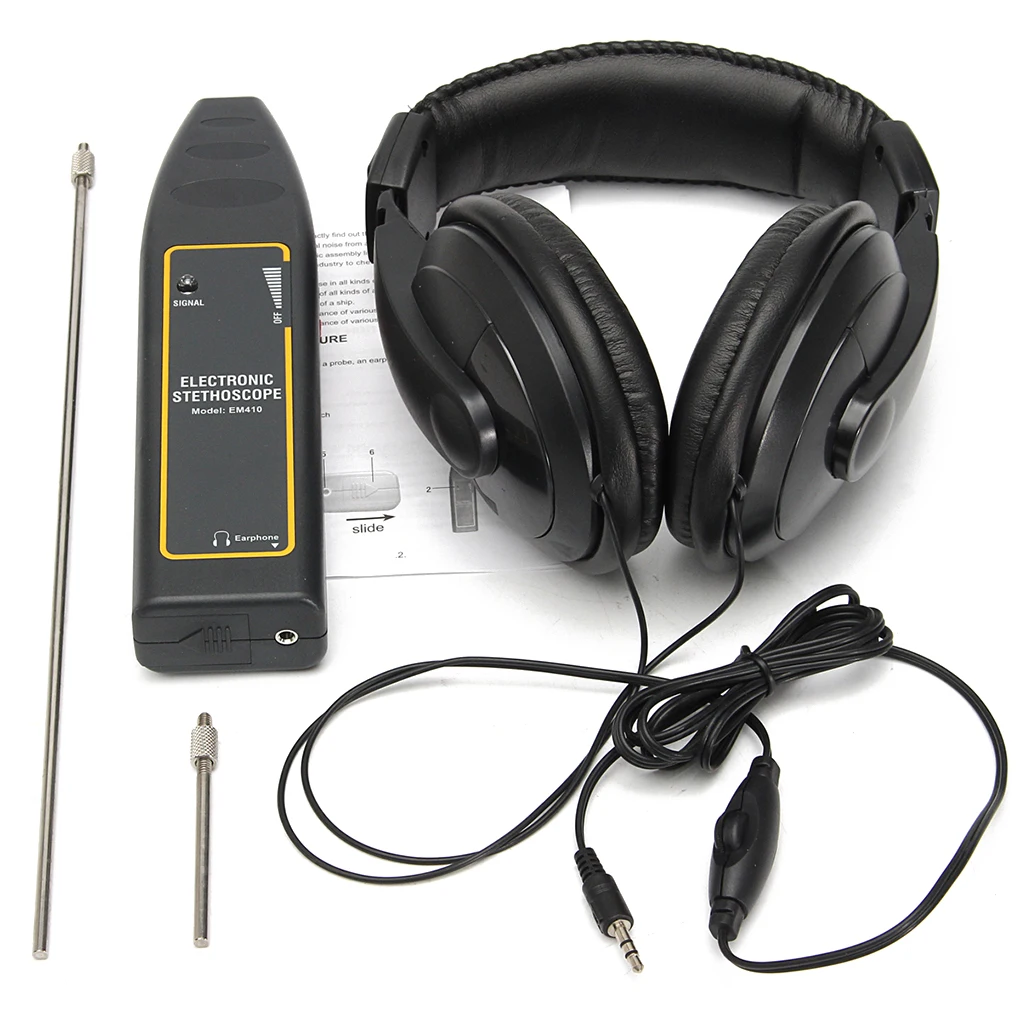

Посилка включає в себе:

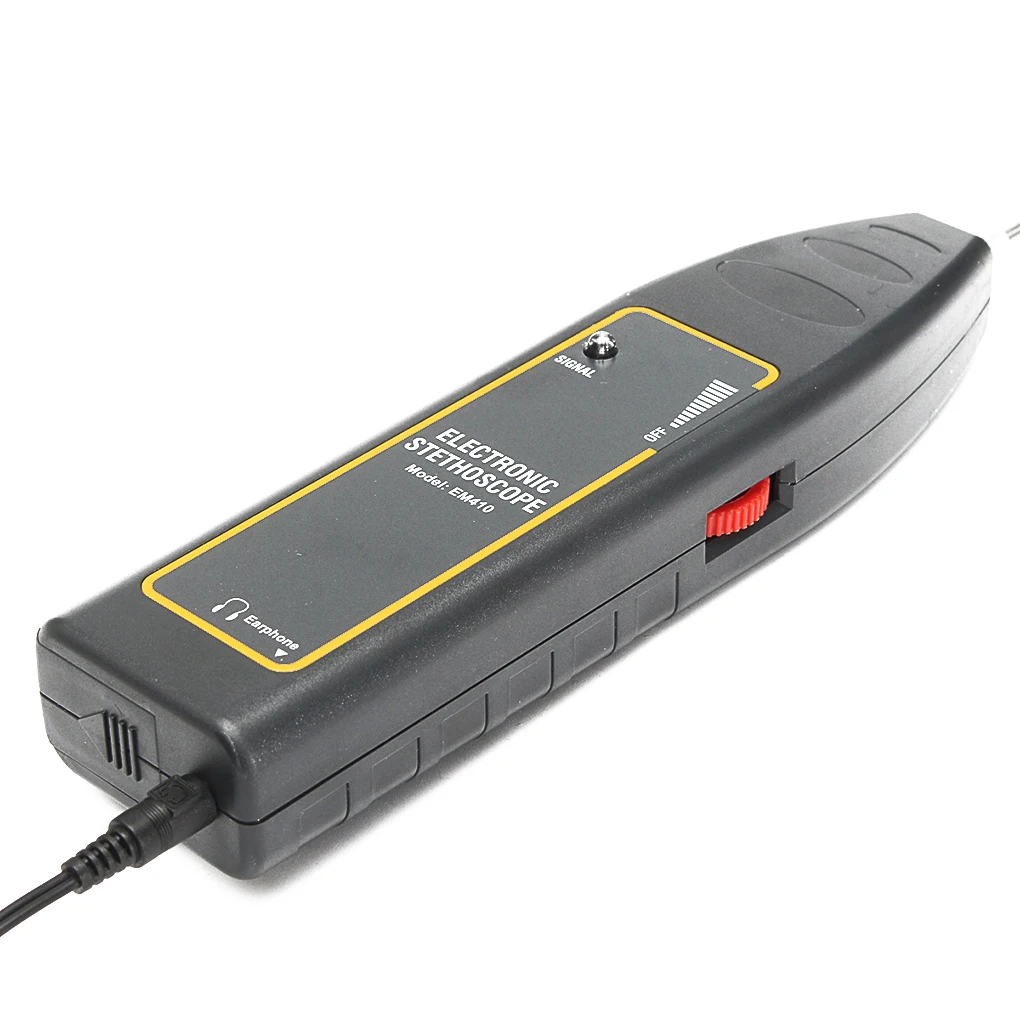

1 * Електронний стетоскоп, (не включає акумулятор).
1 * Керівництво користувача.

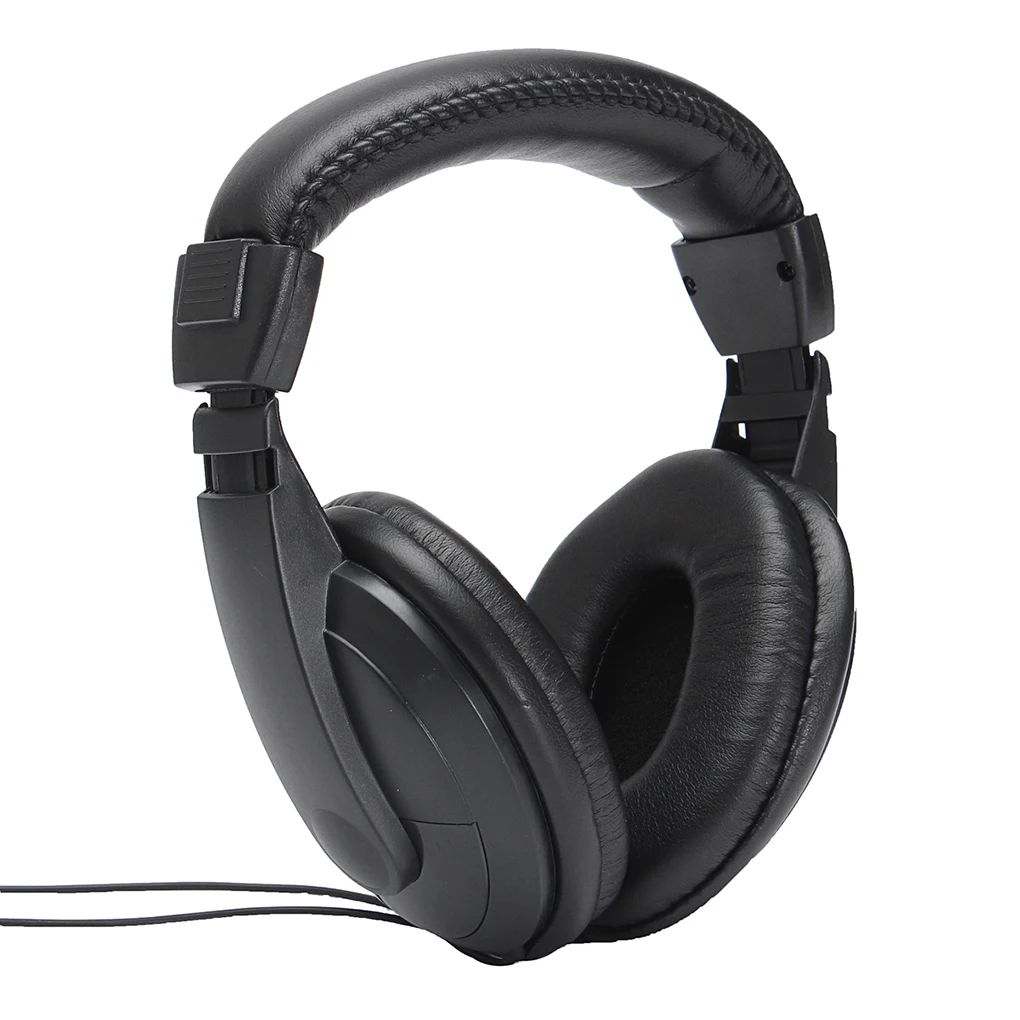

1 * навушники.
1 * короткий зонд.
1 * Довгий зонд.

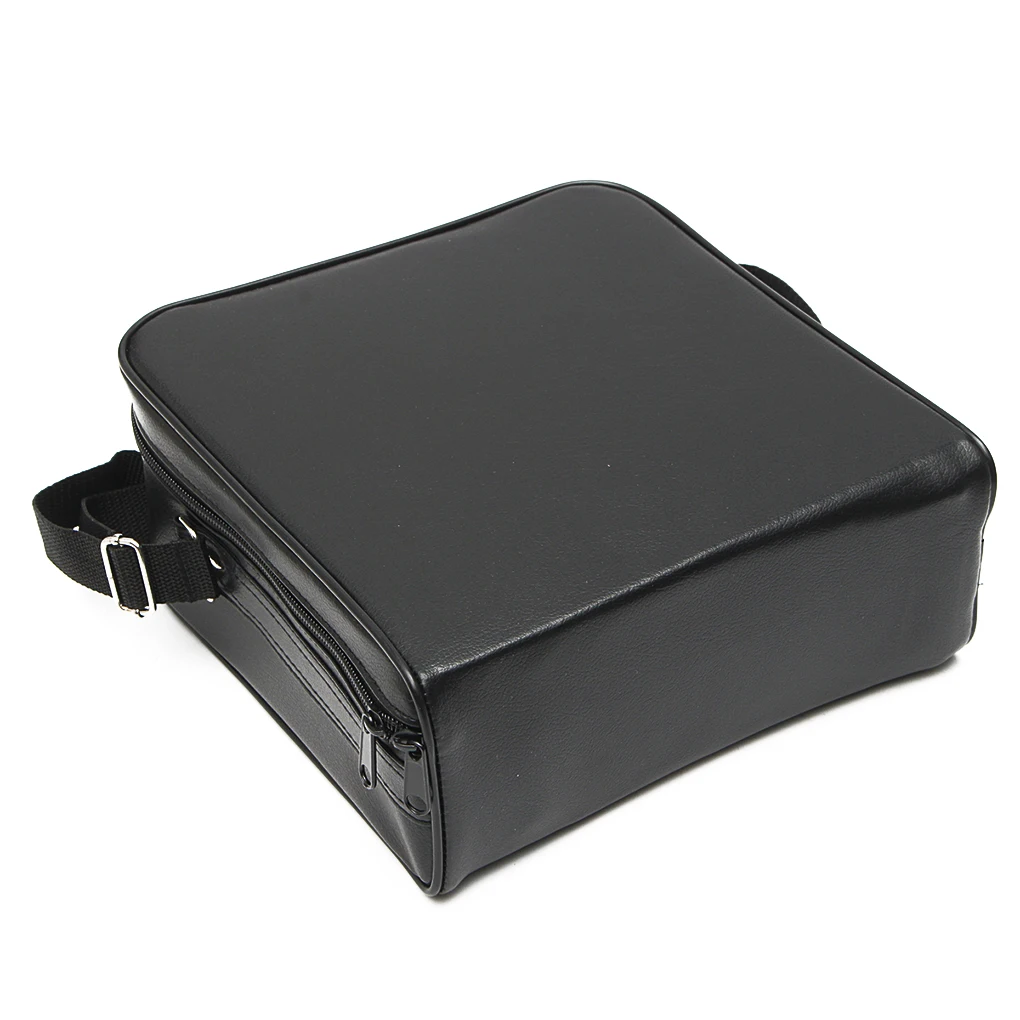

1 * сумочка.
